活性氧化鋁干燥劑
- 活性氧化鋁干燥劑產(chǎn)品介紹: 活性氧化鋁分子式ai2o3,活性氧化鋁球由氫氧化鋁粉和粘合劑等作原料,經(jīng)過蒸汽烘干→快速脫水干燥→成球盤制?!砻婀饣幚怼罨婵諣t燒賠→分篩處理→成品包裝入庫?;钚匝趸X干燥劑外觀為白色圓球狀,表面光滑,機械強度高,吸水吸濕性好,吸水后不脹不裂保持原狀,**無
產(chǎn)品詳細
活性氧化鋁干燥劑產(chǎn)品介紹:

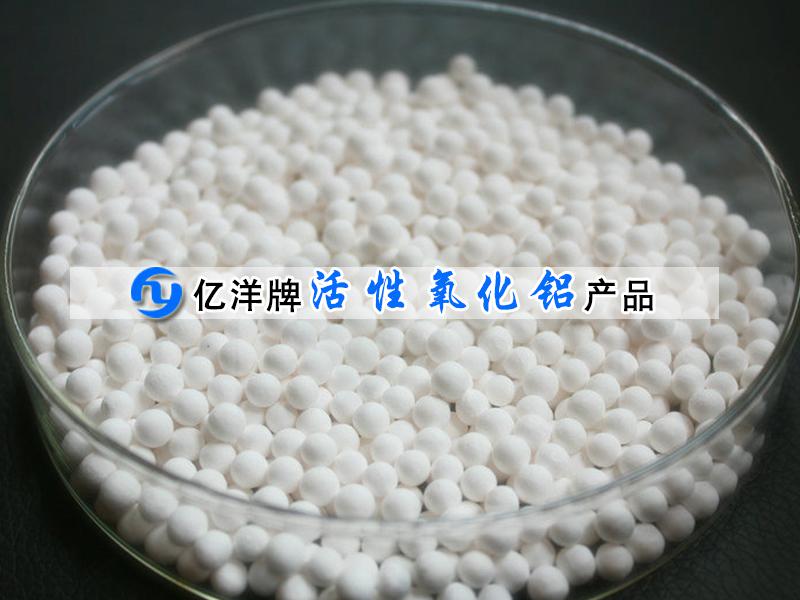

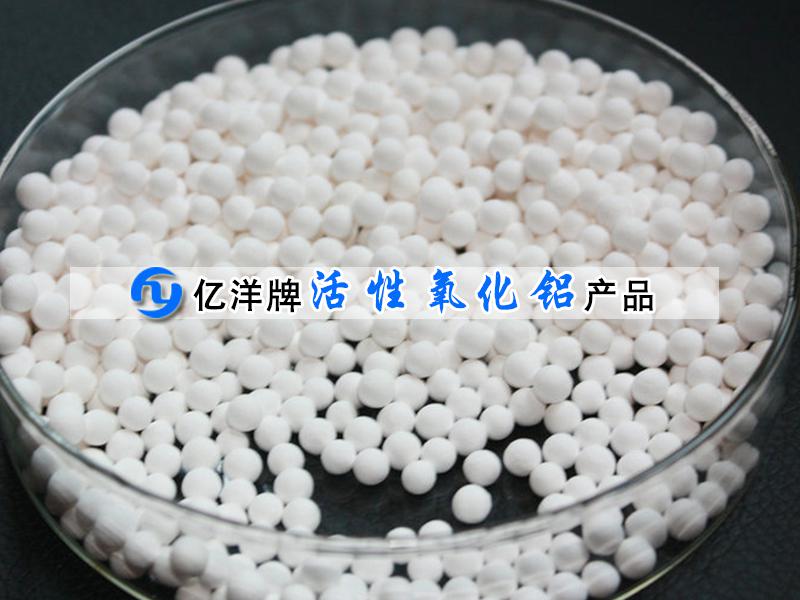

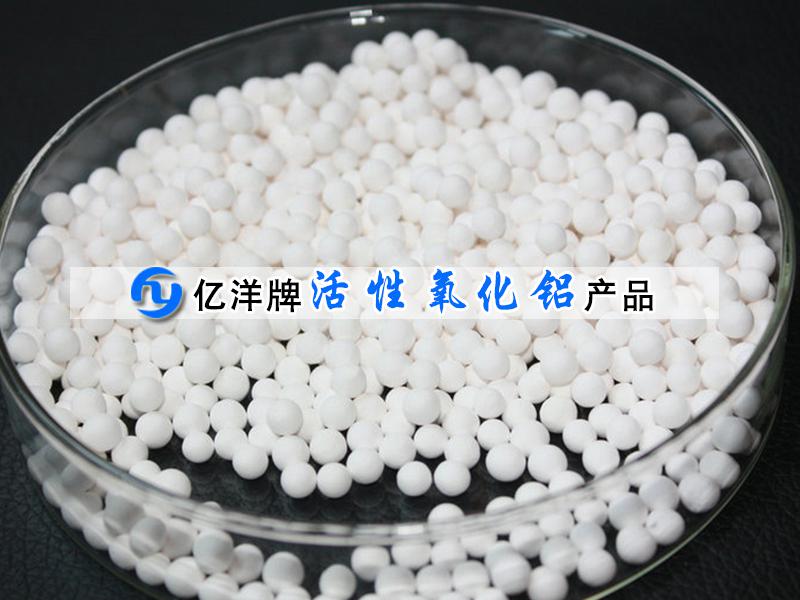

活性氧化鋁分子式ai2o3,活性氧化鋁球由氫氧化鋁粉和粘合劑等作原料,經(jīng)過蒸汽烘干→快速脫水干燥→成球盤制粒→表面光滑處理→活化→真空爐燒賠→分篩處理→成品包裝入庫。活性氧化鋁干燥劑外觀為白色圓球狀,表面光滑,機械強度高,吸水吸濕性好,吸水后不脹不裂保持原狀,**無異味,不溶于水和乙醇,粒徑均勻,規(guī)格大小有區(qū)間性。
活性氧化干燥劑產(chǎn)品特點:
活性氧化鋁干燥劑經(jīng)過高溫煅燒、活化制成后,具備了發(fā)達的孔隙結(jié)構(gòu)、孔徑分布合理、吸附容量大、吸附干燥脫水效果好、機械強度高、耐磨損性能好、可持續(xù)工作周期長的特點,長時間使用后進行升溫干燥脫水后可繼續(xù)使用。此外,活性氧化鋁干燥劑還可適應(yīng)吸附干燥深度達露點溫度-40℃以下,活性氧化鋁做干燥劑使用時有遇水浸泡不變軟、不膨脹、不碎裂,穩(wěn)定性能好的優(yōu)點。
活性氧化鋁干燥劑產(chǎn)品規(guī)格及選用:
活性氧化鋁用作干燥劑時,常用產(chǎn)品規(guī)格有3-5mm、5-7mm、4-6mm、6-8mm、8-10mm,產(chǎn)品規(guī)格大小有區(qū)間性,每種規(guī)格都經(jīng)篩網(wǎng)分篩,成品活性氧化鋁干燥劑在規(guī)格范圍內(nèi)粒徑十分均勻。
工業(yè)氣體和流體的干燥都會使用活性氧化鋁,氣體干燥和水分去除在氣體制備**和流體運輸過程中是必須的。φ3-5mm活性氧化鋁活性氧化鋁適用于工業(yè)壓縮機氣體的干燥,可以在低露點下保持良好的工作性能,3-5活性氧化鋁適用于空壓機、各種大小干燥機,也適用于在再生環(huán)境(350-600°f)和變壓(psa)環(huán)境下氣體的干燥。φ4-6mm活性氧化鋁被用在流體干燥和其他流體的吸收應(yīng)用,吸附式干燥機中應(yīng)用較多。φ5-7/6-8mm活性氧化鋁用在要求氣體壓力下降小,在水汽吸收方面多用于電廠大型空壓機、大型空分設(shè)備中進行氣體干燥分離。
活性氧化鋁干燥劑產(chǎn)品應(yīng)用:
活性氧化鋁干燥劑用于工業(yè)氣體吸附干燥、空分制氧、制氮、天然氣干燥處理等行業(yè)。主要用于無熱或有熱再生式吸附干燥機、空氣壓縮機、變壓器、制氧機、制氮機、干燥機等機械設(shè)備中?;钚匝趸X干燥劑對于氣體干燥效果起著決定性的作用,為確保壓縮空氣的高品質(zhì)和設(shè)備的良好運行,要選用**活性氧化鋁原生球優(yōu)質(zhì)產(chǎn)品,**原生活性氧化鋁優(yōu)點:磨耗率小,抗磨性能好,不粉化,不碎裂,使用壽命長;比表面積大,吸水效果好,能夠保證處理后壓縮空氣的露點,**穩(wěn)定可靠;抗壓強度高,吸水后不變軟,不膨脹。
億洋活性氧化鋁干燥劑產(chǎn)品優(yōu)勢:
1.球體型號標準、規(guī)格均勻
活性氧化鋁球型號標準,球體規(guī)格均勻可以盡量減少壓力降低的情況下對高壓氣體進行干燥;活性氧化鋁均一的球型寸防止了氣控裝料過程中出現(xiàn)吸附分離,從而盡量減少竄槽,能有效的利用干燥吸收塔。
2.高擠壓強度
活性氧化鋁具有高擠壓強度從而可以保證氣體快速的經(jīng)過吸收塔,高的擠壓強度同時也使吸收塔對氣體更有效的進行干燥,活性氧化鋁可以有效的防止氨氣的竄入。此外活性氧化鋁的高擠壓強度可以使其干燥酸性物質(zhì)中例如二氧化碳的氣體和液體,提供長期使用壽命。
3. 低磨損
活性氧化鋁的低磨損性能確保了其在氣/液體的載運過程中減少塵埃的產(chǎn)生,確保了其在工作過程中氣體壓力的降低,有效的防止了氣體回流和過濾器堵塞,通常和有些塵埃的氣體一起使用。
4. 吸附容量大
活性氧化鋁的高比表面積和特制的針孔分布使其可以大量的吸收水汽,通過吸收塔良好的設(shè)計和有效的再生,活性氧化鋁可以降低廢水的排放(例如:露點)。活性氧化鋁同樣有很高的晶體穩(wěn)定性從而保證了其長時間的使用壽命。
活性氧化鋁干燥劑技術(shù)指標:
項目 | 單位 | 指標 |
al2o3 | % | ≥92 |
sio2 | % | ≤0.1 |
fe2o3 | % | ≤0.08 |
na2o | % | ≤0.4 |
灼減 | % | ≤7 |
粒徑 | mm | 3-5/5-7、4-6/6-8/8-10 |
抗壓強度 | n/粒 | ≥120≥150≥180≥200≥220 |
比表面積 | m2/g | ≥300 |
孔容 | ml/g | ≥0.4 |
堆密度 | g/cm3 | 0.72 |
靜態(tài)吸附容量 | % | ≥17 |
磨損率 | wt% | ≤0.18 |
活性氧化鋁的裝填及更換:
所有標準型號的干燥機中采用活性氧化鋁,處理氣量為5scfm到500scfm的干燥機,采用直徑為3-5mm的氧化鋁顆粒。處理氣量大于500scfm的(14m3/min以上),用占總量20%的直徑為6-8mm的活性氧化鋁,這樣有助于壓縮空氣通過干燥塔時的氣流分布。
干燥劑活性氧化鋁充填步驟:
1.充填步驟
1.1.確保干燥機已泄壓。
1.2.移開干燥塔上的充填口的堵頭和法蘭。
1.3.用電筒檢查確認每個塔體內(nèi)是空的。
1.4.確信干燥劑排出口已關(guān)閉緊。
1.5.開始向塔體內(nèi)充填干燥劑時,如果有大顆粒的活性氧化鋁,應(yīng)首先裝填大顆粒活性氧化鋁的一半置塔體底部,然后填裝小顆?;钚匝趸X,然后后裝填另外一半大顆粒活性氧化鋁置于塔體部,大顆粒的活性氧化鋁應(yīng)該靠近空氣的進出口。
1.6.注意控制好活性氧化鋁干燥劑裝填的振實密度,保證把干燥劑裝實了,不留空間,從而避免在高強的氣流壓力沖擊下,干燥劑球體之間摩擦造成脫粉或者碎裂現(xiàn)象。同時注意嚴格按照設(shè)備銘牌所標稱的干燥劑數(shù)量裝填,正確的干燥劑沖入量,也可能不會充填至塔體的部。
2.排出步驟
2.1.在開始排出干燥劑時,確信干燥機已泄壓。
2.2.活性氧化鋁干燥劑將被排出,通過塔體上的排料口。
干燥劑的處理:干燥劑并不被認為是一種危險的廢物,除非其包含油或有毒的物質(zhì),干燥劑的處理應(yīng)由地方上的廢物管理部門執(zhí)行。
干燥劑活性氧化鋁和分子篩混裝充填步驟:
1、確保干燥機已泄壓。
2、移開干燥塔上的充填口的堵頭和法蘭。
3、用電筒檢查確認每個塔體內(nèi)是空的。
4、確信干燥劑排出口已關(guān)閉緊。
5、開始向塔體內(nèi)充填干燥劑時,如果有大顆粒的氧化鋁, 應(yīng)首先裝填大顆粒的活性氧化鋁,然后裝填小顆粒的活性氧化鋁,然后裝填分子篩,分子篩應(yīng)該靠近空氣出口。
活性氧化鋁干燥劑包裝、運輸及儲存:
**活性氧化鋁產(chǎn)品包裝為25公斤/袋,塑料防潮膜,編織袋雙層包裝,包裝袋印有活性氧化鋁品名、規(guī)格、型號、凈重等字樣。
活性氧化鋁產(chǎn)品運輸,少量零擔(dān)貨發(fā)物流,5噸及以上大量貨汽車運輸配貨可送貨上門。
活性氧化鋁干燥劑要儲存在通風(fēng)干燥的地方,避免吸潮吸水影響活性氧化鋁工作性能。
- 上一條:活性氧化鋁球的六大物理性能
- 下一條:活性氧化鋁球?qū)儆谖kU品嗎?
